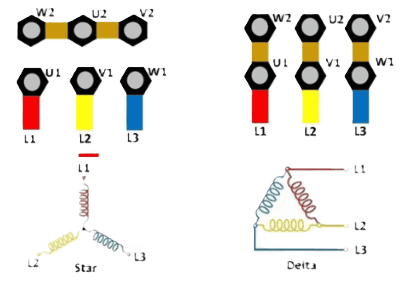

Hoe sluit ik een elektromotor correct aan: ster of driehoek?
Het correct aansluiten van een elektromotor is cruciaal voor energiezuinige en betrouwbare industriële aandrijvingen. Bij SEBO Elektromotoren adviseren we altijd om de juiste aansluiting te gebruiken om schade aan de motor te voorkomen.
Aansluiten op een frequentieregelaar
Bij toepassing van een frequentieregelaar (VFD) gelden de volgende richtlijnen:
- 3-fase 400 V frequentieregelaar + 230/400 V motor: gebruik ster-schakeling
- 1-fase 230 V frequentieregelaar + 230/400 V motor: gebruik driehoek-schakeling
- 3-fase 400 V frequentieregelaar + 400/690 V motor: gebruik driehoek-schakeling
Zo wordt de motor correct gevoed en blijft de wikkeling beschermd
Gevaren van verkeerd aansluiten
| Foutieve aansluiting | Gevolg |
|---|---|
| 230/400 V motor in driehoek | Overspanning → wikkeling verbrandt direct |
| 400/690 V motor in ster | Onderspanning → motor vraagt te veel stroom → oververhitting → mogelijke verbranding zonder beveiliging |
SEBO advies
- Controleer altijd het typeplaatje van de motor voor de juiste aansluiting
- Raadpleeg het instructieboekje bij de motor
- Bij twijfel: contact opnemen met SEBO Elektromotoren voor deskundige ondersteuning
