Wat is een Flens?
Een flens is een platte, ronde schijf die aan de achterkant van de motorbehuizing is gemonteerd. In plaats van de motor met een voetplaat op de fundering te bevestigen, wordt een flensmotor vastgeschroefd aan de machine die hij aandrijft (bijvoorbeeld een pomp, compressor of tandwielkast). Dit zorgt voor een compacte, directe en stabiele verbinding.
Belangrijkste voordelen:
Type Flenzen volgens IEC (International Electrotechnical Commission)

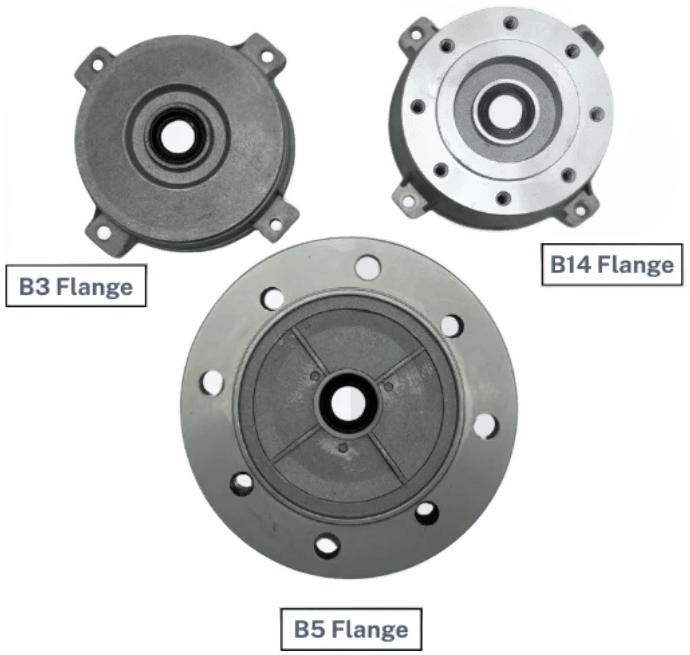

De IEC-norm definieert twee hoofdtypen flenzen voor laagspanningsmotoren:
- B5 (FF-type) flens:
- Heeft een vlak oppervlak waar de bevestigingsgaten in zijn uitgefreesd.
- Wordt gebruikt wanneer de motor vanaf de flenszijde moet worden gemonteerd.
- B14 (C-type) flens:
- Heeft een vlak oppervlak waar de bevestigingsgaten in zijn uitgeboord en voorzien van schroefdraad.
- Wordt gebruikt wanneer de motor vanaf de machinezijde moet worden gemonteerd.
Flensafmetingen: De Codering (Bijvoorbeeld B14, B5)
De flenscode beschrijft het type flens en de bijbehorende afmetingen. De meest voorkomende codes zijn:
- B14 Flensmotor: Een kleine flens die alleen de flensbevestiging heeft. De motor heeft geen voetjes. Dit type is puur voor flensmontage en geschikt voor kleine ruimtes.
- B5 Flensmotor: Een flens die alleen de flensbevestiging heeft. De motor heeft geen voetjes. Dit type is puur voor flensmontage.
- B35 Flensmotor: De motor heeft wel voetjes, waardoor hij op twee manieren gemonteerd kan worden: met de flens, met de voetjes of met beide. Dit biedt maximale flexibiliteit.
De belangrijkste afmetingen van een Flens

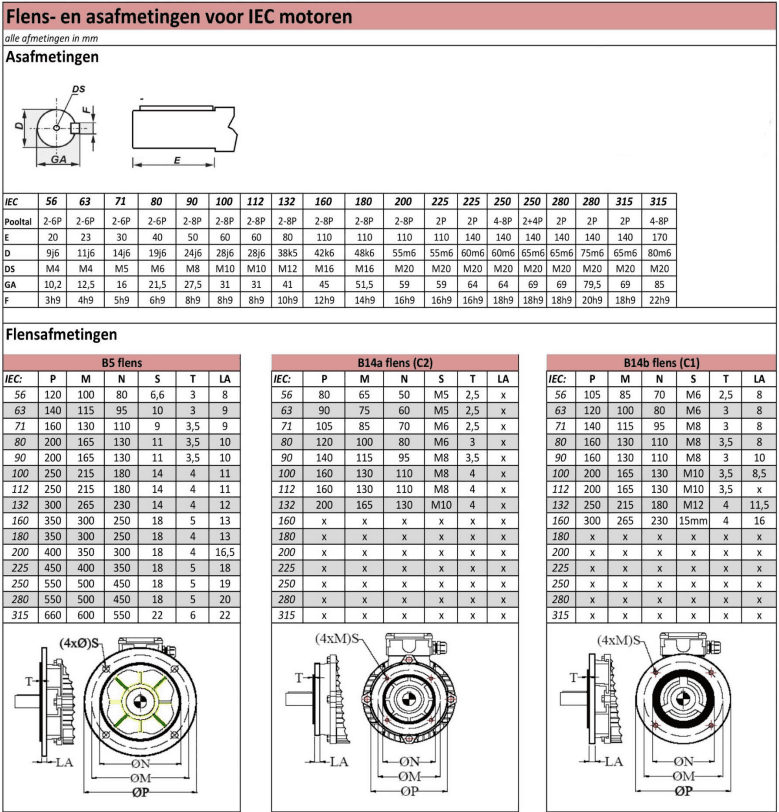

Onderstaande tabel toont de gestandaardiseerde afmetingen voor B5- en B14-flenzen volgens IEC 60034. De afmetingen zijn afhankelijk van het frameformaat (as-hoogte) van de motor.
Montagetips
- Reinigen: Zorg ervoor dat zowel het flensoppervlak van de motor als dat van de machine schoon en vrij van beschadigingen is.
- Uitlijnen: Ook bij een flensmontage is een correcte uitlijning essentieel voor een lange levensduur.
- Aandraaimoment: Gebruik het juiste aandraaimoment voor de bevestigingsbouten zoals gespecificeerd door de motorfabrikant om beschadiging te voorkomen.
- Combinatiemontage: Motoren met een B5-flens en voetjes kunnen het beste worden gemonteerd door zowel de voetjes als de flens te bevestigen voor maximale stabiliteit, tenzij de constructie van de aangedreven machine dit niet toelaat.
Disclaimer: Dit informatieblad is gebaseerd op algemene IEC-normen (IEC 60034). Altijd de specificaties van de motorfabrikant raadplegen voor de exacte afmetingen en montage-instructies voor een specifiek model.
